酚醛複合風管

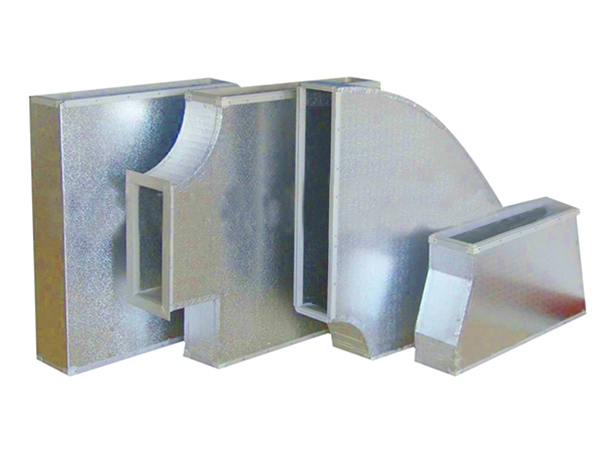

      酚醛複合風管中間層為酚醛泡沫，內外層為壓花鋁箔複合而成。複合風管是目前應用廣泛，其中橡塑複合風管、酚醛、玻鎂等為主要代表。複合風管是一種采用橡塑複合絕熱材料製成，在空調送出風係統中能替代傳統風管、風閥、風口、靜壓箱、絕熱材料的橡塑複合風管係統。
中文名：酚醛複合風管
外文名：Durkduct

簡介
      酚醛樹脂是世界上工業化的塑料產品，而酚醛泡沫塑料則是剛剛開發成功的品種。酚醛泡沫塑料被稱為“保溫之王”，早期應用於導彈及火箭頭的保溫，它在美國、英國、日本等一些發達地區已成為塑料中發展快的品種。酚醛泡沫材料具有阻燃性能好，導熱係數小，吸聲性能優良，使用年限長。由於酚醛泡沫材料具有以上特性，因此在國民經濟各個方麵得到了廣泛的應用，如中央空調風管、冷熱輸送管道、潔淨廠房、商場、輕體快裝房、冷庫、冷藏車、飛機、船舶、賓館及娛樂包廂等等需要使用防火、質輕、保溫、隔音、潔淨、防潮材料的地方。
      酚醛泡沫板與鋁箔複合製成夾芯板，然後加上法蘭配件，製成的酚醛複合風管用於中央空調通風。酚醛複合夾芯板其內外表麵是塗層鋁箔，中間層為酚醛泡沫材料，其綜合性能有較大的改觀，特別是在力學性能方麵，如抗彎曲性、抗壓、脆性及加工性能等方麵都有較大的改進，基本上滿足了空調通風管的使用要求。

性能優勢
      酚醛複合風管的性能優勢
      中央空調傳統送風管道通常內層采用鐵皮或玻璃鋼，外裹保溫材料，外麵用鋁箔進行纏繞，這使得送風管自重大、施工安裝費工費時、外觀差、氣密性低、能耗大。與傳統風管相比，酚醛複合風管具有以下優勢：
      1.絕熱性好，可大大減少空調的散熱損失
      酚醛複合風管的導熱係數為0.016~0.036W/（m·k），而鍍鋅鋼板風管和玻璃鋼風管的導熱係數大得多。另外，酚醛複合風管特有的連接方式保證了通風係統優良的氣密性，接近鍍鋅鋼板風管的8倍。有資料表明，在輸送同樣熱（冷）量時，鍍鋅鋼板風管的散熱損失為15%，玻璃鋼風管的散熱損失為8%，酚醛泡沫保溫材料風管的散熱損失低於2%。
      2.消聲性好。
      酚醛鋁箔複合風管壁的夾層為相互貫通的多孔酚醛泡沫材料板，具有良好的消聲性能。在中央空調係統中，空調機組運行時產生的噪聲在50～79dB範圍，經過送風管道傳遞，形成室內噪聲。酚醛鋁箔複合風管本身就是一個很好的管式消聲器，不必再設置消聲罩和消聲彎頭之類的消聲配件。
      3.重量輕，可減輕建築負荷，且安裝方便
      酚醛鋁箔複合風管的重量輕，大約為1.4 kg/㎡，而鍍鋅鋼板風管（0.8mm厚）和玻璃鋼風管（3 mm厚）的容重分別為7.08 kg/㎡和15~20 kg/㎡，這就可以大大減輕建築的負荷，且對風管的安裝有利。安裝時隻需每4 m左右設一個支架，便可有足夠的支撐力。這對支架、吊件等的承載力要求大大降低，使得運輸和安裝非常方便。
      4.經久耐用，使用壽命長
      鍍鋅鋼板在潮濕環境中較易生鏽，玻璃鋼則易老化，易損壞，因此傳統風管的使用壽命都不長，大約為5~10年，傳統風管外包的保溫層，如玻璃棉的使用壽命隻有5年，而酚醛鋁箔複合風管的使用壽命至少20年以上。因此酚醛鋁箔複合風管的使用壽命是傳統風管使用壽命的3倍以上。另外，酚醛鋁箔複合風管的再利用率可達60%~80%，而傳統風管幾乎不能重複利用。
      5.降低層高
      傳統的風管需要現場進行保溫層施工，因此要求有一定的施工高度，這就對建築的層高提出了額外的要求。酚醛鋁箔複合風管不需要進行現場保溫施工，因此不必預留施工空間，這就可以降低建築的層高。
      6.可縮短施工周期
      酚醛鋁箔複合風管重量很輕，安裝比傳統風管方便快捷。風管吊裝時，所需吊架簡單，數量少，幾乎不用機械。製作簡捷，完全突破傳統工藝，大大縮短施工周期，現場改動也很方便。據現場測算，酚醛鋁箔複合風管安裝時每個工人一天可以安裝20.0~30.0 ㎡，而傳統風管隻有4.0~5.0 ㎡/（天·人），與傳統風管製造相比，酚醛鋁箔複合風管的生產效率提高了4～5倍。
      7.衛生
      酚醛鋁箔複合風管表麵采用鋁箔密封，因而保證了輸送介質衛生，避免了二次汙染，且內層無凝結水，不生鏽。在傳統風管中，玻璃棉和石棉易吸潮，吸水後保溫性能嚴重惡化，且石棉是致癌物質，玻璃棉粉塵會刺激皮膚，使施工人員渾身發癢。另外，鍍鋅鋼板風管易生鏽，且容易產生冷橋現象。
      8.美觀，適合明裝
      酚醛鋁箔複合風管可製成各種顏色，美觀，特別適合於明裝。傳統風管的表麵需要現場進行鋁箔包裹的工作，因此明裝效果不是很好。
      9.適用範圍廣
      鍍鋅鋼板風管應用廣泛，但高濕度環境使用壽命低，玻璃鋼風管在醫院、食品加工廠、地下室等有防塵要求和高濕度場所的使用也受到限製，而酚醛鋁箔複合風管可廣泛適用於工民用建築、酒店、醫院、寫字樓以及其他特殊要求場所。

經濟優勢
      與傳統風管相比，酚醛鋁箔複合風管還具有巨大的經濟優勢：
      1.酚醛複合風管的絕熱性能好，可以大幅減少空調的散熱損失，這就減少了中央空調係統的設備容量，從而使得中央空調設備一次投資費用減少，並且使得空調係統的運行費用也相應減少。
      2.酚醛鋁箔複合風管本身就是一個很好的管式消聲器，與金屬風管係統相比，不必再設置消聲罩和消聲彎頭之類的消聲配件。這又減少了一筆設備費用。
      3.酚醛複合風管的安裝工期短，大約隻有傳統風管的1/5左右，這就可以使得工程早日投入使用，早日獲得收益。
      4.酚醛鋁箔複合風管維修簡單，清洗方便，且沒有結露現象的產生，因此可以減少大筆維修費用。
      5.酚醛鋁箔複合風管不需要預留施工空間，因此與傳統風管相比，采用酚醛鋁箔複合風管可節約5～8cm的吊頂空間，這可以使得建築的造價相應減少。
      6.酚醛複合風管的重量非常輕，這就減少了建築的質量負荷，從而可以相應地減少建築基礎和結構的建造費用。

優勢
      與其他新型複合風管的比較
      新型複合型輕質保溫風管在20世紀末期得到了大力發展，除酚醛複合風管外，常見的還有聚氨脂複合鋁箔風管、複合玻纖板風管等。與這些複合型輕質保溫風管，酚醛複合風管具有以下優勢：
      1.環保
      酚醛泡沫采用無氟發泡，而聚氨脂在發泡過程會逸出大量的ODS，對臭氧層造成破壞。玻璃纖維雖然沒有ODS逸出，但在生產過程中會對工人的健康造成危害。
      2.健康
      聚氨脂燃燒時產生氰化氣體，而複合玻纖板風管燃燒時檢出了2-甲基丙烯酰苯胺，這是一種有害物質。複合玻纖板風管的內表麵雖然塗有聚丙烯，但在加工工程中玻璃纖維不可避免地會對風管形成汙染，如果散落的玻璃纖維隨送風飄落到室內，則對人體健康必然造成危害。
      3.不燃
      酚醛是有機高分子材料中防火性能好的材料，由其製成的酚醛泡沫夾芯板是國內各項指標都達到消防A級的複合夾芯板，符合高層建築防火標準。而一些複合型輕質保溫風管，如聚氨脂複合鋁箔風管的保溫材料易燃，且燃燒時產生帶火熔滴。
      4.溫度適應性強
      酚醛複合風管適用的溫度範圍比較廣，可在高、低溫（-140℃至150℃）條件下使用，而不像其他一些複合風管，隻能在50℃溫度下使用。
      5.適用範圍廣
      酚醛複合風管可廣泛適用於各種工民用建築以及其他特殊要求場所。聚氨脂由於難以達到消防要求，因此使用範圍受到嚴格限製，而複合玻纖板風管在醫院、食品加工廠、地下室等有防塵要求和高濕度場所的使用也受到很大限製。

技術參數

      酚醛複合風管技術參數

風管風速（m/s）		4	6		8	10		12		14	16		18
每米沿程摩阻PR（Pa/m）		1.03	2.07		3.50	5.30		7.30		9.70	12.64		15.80
沿程摩阻係數 λ		0.0238	0.0213		0.0203	0.0196		0.0188		0.0183	0.0183		0.0181
風管內靜壓Ps（Pa）		500		800			1000		1200			1500
漏風量Qa （m3/h·m2）	標準值	1.00		1.36			1.57		1.77			2.04
	檢驗值	0.68		1.05			1.26		1.42			1.62
耐壓（Pa） （風管內靜壓）	標準值	500		800			1000		1200			1500
	檢驗值	532		835			1034		1257			1535
風管壁變形量（%）	標準值	1.00		-			-		-			-
	檢驗值
