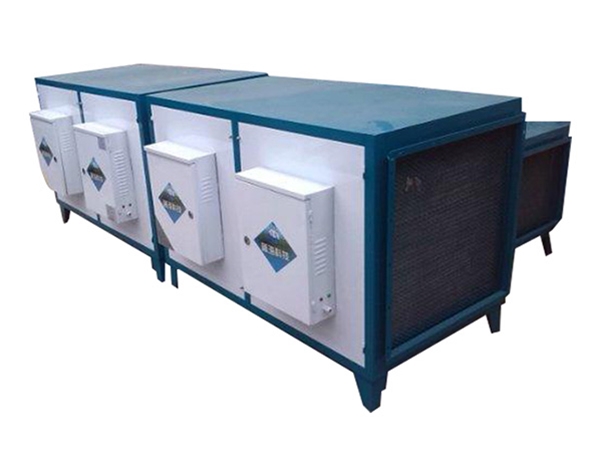

組合式油煙淨化機組
      組合式油煙淨化機組適用於使用煤氣灶、天然氣灶、柴油灶的賓館、酒店、餐廳、職工食堂等各種餐飲用戶。

概述
      隨著我國經濟的發展，飲食業油煙及工業生產廢氣已成為城市大氣環境重要汙染源。這些廢氣中含有多種氣態有害汙染物，要提高人民健康水平必須要改善現有環境狀況；同時發展高新技術產業等都需要良好的大氣環境，因此城市油煙廢氣急需解決與治理。這不但利於提高城市環境空氣質量，有利於居民的身體健康，同時也有利於進一步促進城市經濟的繁榮。
      本產品適用於使用煤氣灶、天然氣灶、柴油灶的賓館、酒店、餐廳、職工食堂等各種餐飲用戶。
      各種工業企業生產中產生的廢氣淨化、油霧回收。

釋義
      利用多種淨化方式配合使用，達到淨化的效果而製作的油煙淨化機稱新組合式油煙淨化機組。
      與傳統組合式油煙淨化機組的區別是：
      普通組合式油煙淨化器處理工藝：油煙源→離心→機械過濾→消聲（或加活性碳）；可以去除顆粒大的油霧但不能除煙。（采用純機械處理方式）
      SCYJF-C型新組合式油煙淨化機組的處理工藝：油煙源→消聲片→離心分離→粗過濾層→精過濾層→低溫等離子淨化→消聲除味段→達標煙氣；不但能除油而且能除煙。

新組合式油煙淨化機組工作原理
      SCYJF-C型新組合式油煙淨化機組根據低溫等離子體淨化原理和機械離心原理相結合而設計。該機由離心分離段、過濾段、低溫等離子淨化段、消聲段等部分組成。
      1、離心分離段：采用機械除油技術，利用風機氣體動力進行淨化油煙。通過流體力學的雙向流理論在葉輪內部實現油煙分離。通過改變葉片的角度和葉片的形式，使油煙分子在葉輪盤、片上撞擊聚集。使油煙呈微粒油霧狀，被離心力甩入箱體內壁，由漏油管流出。
      2、過濾消聲段：經過前端處理後，去除了大部分油煙，而逃逸的微米級油煙氣被後置的過濾段（粗過濾和精過濾）處理後大部分被過濾，餘下的亞微米級的油霧微粒和煙氣中有毒有害物質及異味等進入低溫等離子體淨化段處理。
該段在過濾淨化同時具有吸聲降噪作用，使設備整體噪聲得到有效控製。
      3、低溫等離子淨化段：該段主要采用電暈放電方法產生高濃度離子，然後利用等離子體使通過電場的煙氣中的顆粒帶上不同（正、負）的電荷，從而自相吸引，凝並，單個體積增大聚集成大團而沉降，這樣使煙氣得到淨化，可以對小至亞微米級的細微油煙顆粒物進行有效的收集。區別於靜電式直接利用電場極板吸附油煙顆粒的淨化方式，延長電場有效工作時間，達到低碳運行。
      等離子體是一種聚集態物質，其所擁有的高能電子同油煙中的分子碰撞時會發生一係列基元物化反應，並在反應過程中產生多種活性自由基和生態氧，即臭氧分解而產生的原子氧。活性自由基可以有效地破壞各種病毒、細菌中的核酸，蛋白質，使其不能進行正常的代謝和生物合成，從而致其死亡；而生態氧能迅速將油煙分子異味氣體分解或還原為低分子無害物質。
      4、設備末端設有獨立消聲段，確保降低設備噪聲。

新組合式油煙淨化機組設備構成
      新組合式油煙淨化機組設備構成
      為了使設備在技術層麵更好的發揮優勢，我公司結合近10年的油煙治理經驗對設備作了改進，現將新組合式油煙淨化機組的特點列出如下：
      ⑴、設備材質
      設備殼體采用鋁合金型材與冷軋板構成，底盤全部滿焊，確保減少設備漏油。蓋板經酸洗磷化後烤漆，確保塗層的強附著力，延長設備使用年限。
      內部等離子電場極板采用AL1060鋁經模具一次性衝壓成型，確保電場精度高。
      排風葉輪選用無蝸殼後傾式風機葉輪，表麵特殊處理提高不粘油時間。
      消聲段 采用玻璃纖維消聲材料，利用內部多孔的網格結構體係，使得聲波能方便有效進入纖維體深層，將聲能轉化為震動能被轉化和吸收。
      ⑵、設備安全性
      電機采用優良電機 特級絕緣 高溫高脂 耐高溫120度，確保設備穩定運行；
      高壓發生器 采用淨化用電源，內含安全控製軟件，當電場極板連續引弧8次時高壓發生器即自動切斷電源，直到維修人員檢修排除故障後重新送電才能再次正常工作。確保設備及維修人員的安全性。該產品安全性能通過CE安全認證。

產品特點：
      1、油煙淨化效率高：采用機械法（離心分離+過濾）和低溫等離子電場相結合。
      2、設備運行噪聲低：電機+吸聲殼體+獨立消聲段。符合環保要求。
      3、設備清洗維護周期長：多技術組合，使設備維護周期達12個月，符合低碳要求。
      4、防火：等離子電場采用撞針式設計，機體內無易燃物從而避免了火災的發生。
      5、除黑煙：特殊型采用三組高壓靜電場，提高了淨化率，並具有除黑的功能。
      6、可選變頻控製技術：使設備電機能變速運行，根據工作量調整轉速，實現節能減排。

普通靜電淨化器與組合式淨化機的區別

序號	項目	普通靜電淨化器	普通組合式 淨化機組	新組合式 油煙淨化機組
1	淨化工藝	單區電場吸附	離心+過濾+消聲	離心+過濾+等離子電場+消聲
2	安裝方式	另配風機用軟連接安裝	串聯在管道內，無需軟接	串聯在管道內，無需軟接
3	淨化效率	85%	可達85%左右，僅可去除大顆粒油滴	可達91%以上，可除 小於0.1μm 油煙粒子
4	符合CE標準	NO	NO	YES
5	運行維護	定期更換軟接， 3個月清洗電場一次	6個月清洗1次 過濾器	1年清洗1次 過濾電場即可
6	環保驗收	能通過驗收， 但不能保證持續達標	通過環保驗收 但不能保證持續達標	保證持續達標， 通過環保驗收
7	環境影響	漏油，影響周邊環境	漏油，影響周邊環境	長期運行無漏油

電機變頻控製，節能減排
      電機變頻控製，節能減排
      為了SCYJF-C型新組合式油煙淨化機組低碳運行，符合環保主題，響應節能號召，現將設備排煙段三相異步電動機實行調速運行，其經濟性分析如下：
      1、首先肯定回答，電機采用變頻運行是省電節能的。
      2、在電機調速技術中，5.5KW的三相異步電動機屬功率較大的一類，其調速必須采用變頻技術，即在電機控製電路中加裝變頻器。
      3、電機調速數據，電機速度計算用公式過於專業，現采用經驗算法，即是1HZ頻率約對應轉速29r/min，當變頻器頻率調到相應數值時即可用此法算出對應轉速。
      4、電機節能可由下列公式計算得出 T=9549*P/n
      公式中 T為電機轉矩 P為電機功率 n為電機轉速
      例5.5KW三相異步電機，當其滿頻平穩運轉時，其T=9549*5.5/1450=36三相異步電動機平穩運行過程中是恒矩的，所當變頻器頻率調至33HZ時，其轉速約960轉。由式得出電機功率P=960*36/9549=3.6KW。其所產生排風量約8000m3/h，即當用戶廚房工作量小時可通過變頻器將電源頻率降低，使風機小風量運行，達到節能效果。
      5、運行費用概算
      例5.5KW三相異步電機滿頻運轉耗電量為5.5度/h，按每度電1.2元計算，每年用電費用約=5.5度/h*15小時*360天*1.2元=35640元
      當電機33HZ低頻運轉時其輸出功率約3.6KW，則每年用電費用=3.6度/h*15小時*360天*1.2元=23328元。
      每年節約費用為35640元—23328元=12312元
      從以上計算中得出，SCYJF-C型新組合式油煙淨化機組采用變頻調速技術是經濟節能的，符合環保產品發展趨勢。
